Produkt beschreiwung

ASTM B861 Titanröhrchen Spezifikatiounen

Grade:Gr1,Gr2,Gr3,Gr5,Gr7,Gr9,

Duerchmiesser: 1 mm - 300 mm

Gewiicht: 0.3 mm - 15.24 mm

L: bannent 18 Meter

Standard: ASTM B861

Uewerflächenbehandlung: poléiert oder no de Bedierfnesser vum Client.

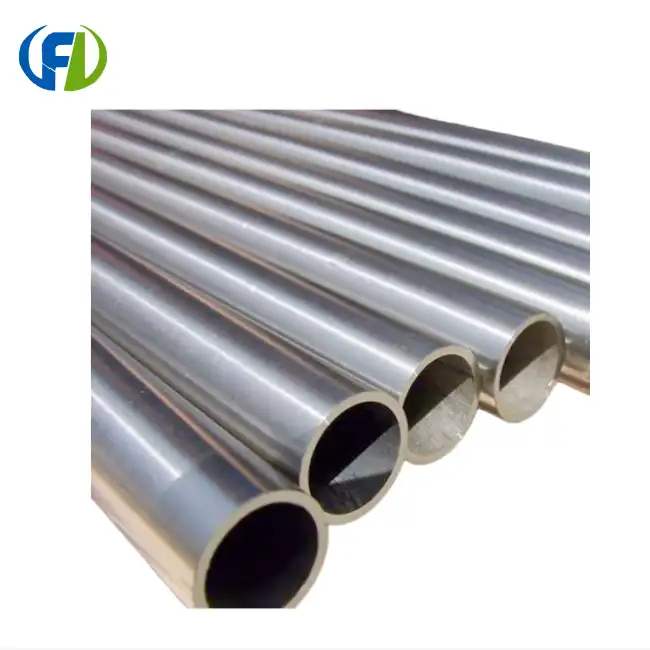

ASTM B861 Titanröhre Bilddisplay

Chemescher Masker

	N	C	H	Fe	O	Al	V	Pd	Mo	Ni	Ti
Gr 1.	0.03	0.08	0.015	0.20	0.18	/	/	/	/	/	Bal
Gr 2.	0.03	0.08	0.015	0.30	0.25	/	/	/	/	/	Bal
Gr 5.	0.05	0.08	0.015	0.40	0.20	5.5 ~ 6.75	3.5 ~ 4.5	/	/	/	Bal
Gr 7.	0.03	0.08	0.015	0.30	0.25	/	/	0.12 ~ 0.25	/	/	Bal
Gr 9.	0.03	0.08	0.015	0.25	0.15	2.5 ~ 3.5	2.0 ~ 3.0	/	/	/	Bal
Gr12	0.03	0.08	0.015	0.30	0.25	/	/	/	0.2 ~ 0.4	0.6 ~ 0.9	Bal

Déi üblech Titanqualitéiten, déi an der ASTM B861 ofgedeckt sinn, sinn wéi follegt

Schouljoer	Alloy Type	Beschreiwung	Main Applikatiounen
Grad 1	Kommerziell Pure Titan	Déi mëllst CP-Qualitéit, déi bescht Formbarkeet	Wärmetauscher, Marineleitungen
Grad 2	Kommerziell Pure Titan	Déi meescht benotzt CP-Klass	Allgemeng industriell Réier, Päifsystemer
Grad 3	Kommerziell Pure Titan	Méi staark CP-Grad	Drockbehälter, strukturell Deeler
Grad 4	Kommerziell Pure Titan	Stäerkst CP-Klass	Raumfaartschläich, chirurgesch Komponenten
Grad 5	Alpha + Beta Legierung (Ti-6Al-4V)	Héichfestigkeit, Loftfaart-Legierung	Héichleistungssystemer fir d'Loft- a Raumfaart a Marine
Grad 7	CP Ti + Pd	Excellent Korrosiounsbeständegkeet bei reduzéierende Säuren	Chemesch Veraarbechtung, Chlorëmfeld
Grad 9	Alpha + Beta Legierung (Ti-3Al-2.5V)	Mëttelméisseg Stäerkt, gutt Schweessbarkeet	Hydraulik- a Brennstoffsystemer fir d'Loftfaart
Grad 11	CP Ti + Pd	Verbessert Korrosiounsbeständegkeet (Gr.1 Basis)	Aggressiv chemesch Ëmfeld

Nahtlos Titanrohr-Serie

Duerchmiesser: 1.0 mm - 300 mm

Gewiicht: 0.3 mm - 120 mm

Längt: <18000mm

Material: Gr1, Gr2, Gr3, Gr4, Gr5, Gr7, Gr9, Gr11, Gr12, Gr16, Gr17, Gr23

B). Geschweesste Titanröhrchen:

Duerchmiesser: 6 mm - 219 mm

Gewiicht: 0.5 mm - 10 mm

Length:<18000mmMaterial: Gr1,Gr2,Gr3,Gr5,Gr9

Zulässlech Ofwäichung vum äusseren Duerchmiesser (mm)

Auter Diameter	Erlaabt Ofwäichung	Auter Diameter	Erlaabt Ofwäichung
3 ~ 10	± 0.15	>50-80	± 0.65
>10-30	± 0.30	>80-100	± 0.75
>30-50	± 0.50	> 100	± 0.85

Krümmung vum Titanröhrchen

Ausdehnen Duerchmiesser (mm)	Krümmung (mm/m, net méi wéi)
≤30	3
> 30 ~ 110	4

ASME GR1/2 Mechanesch Eegeschaften (Zesummesetzung%)

Tensile Strength (Mpa)	Streckkraaft 0.2% (Mpa)	Verlängerung (%)
460	325	25

Applikatioun

1. Wärmetauscher a Kondensatoren

2. All Zorte vu korrosive Flëssegkeetstransmissiounsleitungssystem.

3. Titan-Vëlosrouer, Autosauspuffrohr.

4. Offshore-Aquakultur.

5. U-Typ Wärmetauscher-Spulerouer; Kondensator; Pëtrolsleitung; Mierwirtschaft

6. Evaporimeter; Flëssegkeetstransportleitungen etc.

7. Chloralkali, Raumfaart, Entsalzung, rengt Alkali, Vakuumsalzproduktioun, Loftfaart, Atomkraaft, Versteifungsindustrie, Medikamenter a Sportausrüstung.

Grad 1 kann an den Déifzeichnungsdeeler wéinst senger gudder Dehnung an exzellenter Korrosiounsbeständegkeet benotzt ginn.

Grad 2 gëtt am meeschte verbreet am kommerziell reinen Titan benotzt.

Grad 3 gëtt bal nëmmen an Drockbehälter benotzt.

Grad 4 kann a verschiddenen Armaturen a Befestigungsstécker benotzt ginn, awer fir komplex Formen brauche mir 300 Grad Celsius fir ze bilden.

Legierung Grad 5, Ti-6Al-4V, ass déi am meeschte verbreet an den Titanlegierungen wéinst senge komplette mechaneschen, physikaleschen a chemeschen Eegeschaften.

Legierung Grad 7, mat wéineg Palladium am CP Titan huet et déi exzellent Korrosiounsbeständegkeet. Natierlech kascht et méi.

Legierung Grad 9, Ti-3Al-2.5V, ass déi am meeschte verbreet a Golfschléier a Vëlosträger.

Legierung Grad 12, et huet déi ähnlech Eegeschafte wéi d'Grad 7, awer kascht manner.

Legierung Grad 23, Ti-6Al-4V ELI (Extra Low Interstitial) kann a medizineschen Apparater benotzt ginn.

Mechanesch Eegeschafte vum Titanröhrchen bei Raumtemperatur

Model Number	Status	Tensile Stäerkt / Mpa	Streck vun der spezifizéierter Reschtkraaft/Mpa	Verlängerung/% (L0=50mm)
GR1	M	280-420	méi wéi 170	méi wéi 24
GR2		370-530	méi wéi 250	méi wéi 20
GR3		440-620	méi wéi 320	méi wéi 18
GR7		370-530	méi wéi 250	méi wéi 20
GR12		méi wéi 440	__	méi wéi 18

Prozess vun der Rollung vun Titanröhren

ASTM B861 Titan Réier si beim Kaltwalzprozess ufälleg fir Uewerflächendefekter, besonnesch Rëss a Falten an den inneren Uewerflächen. Déi mechanesch Eegeschafte vu purem Titan hänken haaptsächlech vum Inhalt vun interstitiellen Elementer of, besonnesch vum Sauerstoffgehalt. Dat Material mat reduzéiertem Sauerstoffgehalt huet eng gutt Plastizitéit a gutt Veraarbechtungsleistung, awer dës Method eleng eliminéiert net Mängel wéi Rëss a Falten op der bannenzeger Uewerfläch vun den ASTM B861 Titanréier a grousser Skala, an et ass schwéier d'Festigkeit vum Päif ze garantéieren. Dofir ass et néideg de Walzdeformatiounsprozess vun déckwandege Päifen mat ënnerschiddlechem Sauerstoffgehalt ze analyséieren fir d'Ursaachen vun de Mängel erauszefannen. Fir Titan gëtt et wéinst dem Afloss vun der Aarbechtshärtung eng positiv Korrelatioun tëscht dem Deformatiounsgrad a senger Festigkeit an Häert. Dofir kann d'Studie vun der Mikrohärt an der metallographescher Struktur op der deforméierter Sektioun indirekt verschidden Deeler op der Sektioun weisen. D'Gréisst vum Deformatiounsgrad, fir de Walzprozess ze studéieren an z'analyséieren.

D'Mikrostrukturen no bei der baussenzeger Mauer an no bei der bannenzeger Mauer vun den ASTM B861 Titanréier, déi bei all Duerchlaf gewalzt ginn. Déi deforméiert Faserstruktur no bei der bannenzeger Mauer vum Titanréier ass no all Duerchlaf méi fein wéi déi vun der baussenzeger Schicht. Den Härtewäert vum bannenzege Wandpunkt an der Härtekurve beim Walzen ass méi grouss wéi dee vum baussenzege Wandpunkt, wat am Fong d'selwecht ass, wat och déi déckwandeg ASTM B861 Titanréier vun der Säit reflektéiert. De Phänomen vun enger ongläicher Deformatioun laanscht d'Déckterichtung um Querschnitt während der Deformatioun. 1. Am Prozess vun der Deformatioun vun déckwandege Titanréier soll d'Kurv, besonnesch d'Kurv vum bannenzege Lach, sanft sinn, an d'Zufuhrquantitéit soll kleng sinn. 2. Aus der Analyse vun der Härteverdeelungskurve weist, datt d'Titanréier während dem Deformatiounsprozess eng ongläichméisseg Deformatioun laanscht d'Wanddicke Richtung huet, an d'Erhéijung vum Sauerstoffgehalt wäert dëst ongläichméissegt Phänomen méi komplizéiert maachen. Wann d'Deformatiounsquote grouss ass (35% méi) an de Sauerstoffgehalt niddreg ass, gëtt d'Deformatioun vun der ënnerbrach Uewerfläch vum déckwandege Réier während dem Walzen no an no gläichméisseg. Mee wann den Sauerstoffgehalt héich ass, och wann d'Rolling d'Konditioun vun enger grousser Deformatiounsquote erfëllt, ass et schwéier, d'Deformatioun um Querschnitt gläichméisseg ze halen.
